20171103第一次鯉魚潭田野調查
☆時間：106年11月4日星期五06：07－21：39。
☆地點：花蓮縣壽豐鄉鯉魚潭。
☆名稱：2017「花蓮鯉魚潭河川襲奪教學模組之開發研究」第一次田野調查。
☆參與人員：李思根老師(主講)、張志彰、吳志明、許心寶、楊志文等5人。
☆天候狀況：氣象預報花蓮白天溫度22-27度，降雨機率60%。臺北雨勢大，出雪隧放晴；鯉魚潭上午細雨微風，中午大雨傾盆，下午雨勢仍驟，晚間在風狂雨強中通行蘇花公路。
 |
| 【圖1 鯉魚潭田野調查地圖 衛星影像取材自Google地圖】 |
☆活動流程：
時間
|
地點
|
觀察重點
|
備註
|
0607
|
北投家中
|
0630捷運民權西路站接志彰、志明。
|
|
1007
|
花蓮市
|
接李老師、心寶。
|
|
1042
|
池南橋
|
文蘭溪
|
|
1112
|
風口
|
古銅文蘭溪風口
|
|
1157
|
大枝高支22
|
文蘭溪上游、不協和河谷
|
文蘭村路燈8150
|
1205
|
大支高支29分1
|
文蘭溪上游主流與乾溝
|
下大雨了。
|
1123
|
阿珠小吃
|
午餐至1307。1410元。
|
|
1311
|
鯉魚潭遊客中心
|
解說展板
|
大雨滂沱。1438離開。
|
1451
|
重光派出所
|
古平河溪與古銅蘭溪分水嶺
|
|
1457
|
白鮑溪停車場
|
荖溪橋、環流丘、牛軛湖、搶水灣、急流、回春谷、河階
|
第一次搶水灣。1506上車。
|
1512
|
重光橋
|
環流丘、重光河階、反流河證據
|
|
1525
|
池南森林遊樂區橋頭
|
第二次搶水灣、河階、峽谷
|
1531回程。加油約1200元。1611老師家。
|
2139
|
奇岩家
|
在風雨交加中通行蘇花公路。
|
☆教學紀錄：
搶水是最短暫的大地變動的事件之一。
而地質學家窮年累月的所做所為有點像是偵探社的幹員。
它要膽大心細地從默默無言的各種地形面的蛛絲馬跡發現徵候，
從眾多的尋常處發現不尋常；
然後是嚴整理性的漫長歸納與細密推論的思維歷程，
從零星的片段處串聯出通則。
在李思根教授的帶領之下，跟著學有專精的志明、志彰、心寶等師長的隊伍，
鯉魚潭田野調查是一趟最棒的學習之旅了！
一站一站的探索，一層一層的揭示，
古銅蘭溪支離破碎的身世背景還原了，
這條溪流先被斷頭、繼而腰斬、然後削足，
最後細長的溪流竟然變形為圓潤的湖泊了。
這段不思議的搶水歷程證據羅列在這趟滂沱淋漓的學習之旅，
諸如搶水灣、環流丘、反流河、沖積扇、堰塞湖、下切峽谷、回春河階、
水口與風口、過能河與無能河的對比等等，
種種不思議中的思辨論證令人回味無窮，並且直心探測大地的幽微精魂！
 |
| 文蘭溪田野調查定位點(志明) |
 |
| 空拍圖(志彰) |
 |
| 空拍圖(志彰) |
 |
| 空拍圖(志彰) |
 |
| 空拍圖(志彰) |
 |
| 空拍圖(志彰) |
池南橋：九丙省道與文蘭溪的交會處。緯度：23.9386357 經度：121.5058138
1.文蘭溪：文蘭溪是造成鯉魚潭堰塞湖的基本要素，其位置在鯉魚潭北側。文蘭溪流向偏向北，搶水前後流路未變，都流入銅文蘭溪。
A.鯉魚潭演育：
a.第一次搶水：古銅文蘭溪的源流白鮑溪在荖溪橋附近被搶水。
b.第二次搶水：古銅文蘭溪的支流荖溪在池南森林遊樂區附近被搶水。
c.文蘭溪帶來的大量礫石堆積堵塞古銅文蘭溪河道。
d.古銅文蘭溪河道積水成湖，豐水期範圍1.3km2，枯水期範圍1.0km2。
B.銅文蘭溪與文蘭溪不同：前者被搶水，後者是前者的支流，名稱一直都沒改。
C.向上游觀察：交錯山腳。集水區不大，流長也不長。
D.向下遊觀察：溪谷太陡，無法下縋就近觀察。
a.岩類：中央山脈東翼先第三紀大南澳片岩系統。包含了矽質片岩(壓扁構造)、石墨片岩(黑色片岩)、綠泥片岩、變質砂岩、石英岩(整個岩石由石英顆粒組成)、石英片岩(有壓扁、順向排列)、蛇紋岩等。
b.構造：片狀構造很明顯，以扁形石頭為主。
c.覆瓦明顯。
d.淘選：不良，石頭大大小小；代表坡降大，河川係數大。
E.沖積扇：池南橋是扇央，二邊是扇翼。北翼坡降大，南翼坡降小。
F.生態觀察：平伏莖白花菜，山柑科(Capparaceae)白花菜屬(Cleome)，歸化種植物。
 |
| 文蘭溪矮壩 |
 |
| 文蘭溪河谷觀察 |
 |
| 平伏莖白花菜 |
風口：古銅文蘭溪風口，由環潭北路進入，遇到一條水泥化的灌溉渠道。緯度：23.9414503 經度：121.5088058
1.交匯處：此處以前是文蘭溪與古銅文蘭溪交匯處，然後再流入木瓜溪；現在文蘭溪直接流入木瓜溪。
2.分流：文蘭溪在池南橋附近分岔為二條流路，西分流進入文蘭村，可能為灌溉的人工渠道；東分流為此處的文蘭溪曲流，在此處與古銅文蘭溪風口改建的水泥渠道交匯，而後二條流路再度合而為一，再匯入木瓜溪。
3.風口：河川襲奪後，河流放棄的舊河道。此處的風口仍可見水圳，豐水期時可排水入木瓜溪，調節鯉魚潭的水量。而水圳二側的土地可供農作，目前栽種光蠟樹。風口一側靠近鯉魚山山腳。
4.生態觀察
A.糙葉樹：榕樹的一種，歪基的比菲律賓榕明顯，葉片粗糙。
B.石朴：榆科(Ulmaceae)朴屬(Celtis)，又稱臺灣朴；沙朴觸感粗糙，又名朴樹。
C.角桐草：苦苣苔科，莖有黑斑。
 |
| 風口的排水圳道 |
 |
| 風口的光蠟樹 |
 |
| 排水圳道與文蘭溪交匯處 |
 |
| 臺東蘇鐵 |
 |
| 糙葉樹 |
大枝高支22：文蘭村鄉道，阿尼吉農莊附近的無名橋梁。秀林鄉文蘭村路燈8150。緯度：23. 9368642經度：121.5010670【註】：参考用，位置不準確
1.文蘭溪支流匯入主流處：裂點，可觀察道不協和河谷，雨天會產生瀑布。
2.阿尼吉：日文的大哥。To張隆吉大哥。
 |
| 文蘭溪不協和河谷 |
 |
| 文蘭溪支流 |
大支高支29分1：文蘭村鄉道，文蘭溪更上游處。緯度：23.9300038 經度：121.4980535【註】：参考用，位置不準確
1. 文蘭溪上游主流與乾溝。
 |
| 文蘭溪上游河谷 |
 |
| 文蘭溪上游乾溝 |
 |
| 阿珠小吃 |
鯉魚潭遊客中心：午餐後雨下得更大了，我們先到遊客中心躲雨。此處是交通部觀光局轄下的花東縱谷國家風景區的鯉魚潭遊客中心，位於鯉魚潭北側湖畔。遊客中心內沒有鯉魚潭的解說摺頁。李老師端詳解說展板良久，認為有若干須修改之處。
1.河川襲奪的討論
A.徐鐵良老師的報告中，沒寫到銅文蘭溪起源處、注入處，引起了關於搶水的疑慮。
B.徐鐵良認為銅文蘭溪發源於重光後北流，然後荖溪注入，文蘭溪匯入，再匯入木瓜溪。意指河流發源於平地，但不大可能。
C.李思根老師認為一般河流的集水區都在山地，古銅文蘭溪應是以白鮑溪為發源地，流經鯉魚潭附近，直到與木瓜溪交匯處為止。
2.鯉魚潭的形成修改意見：「鯉魚潭—湖泊 鯉魚潭的形成」展板序文「在大地的構思上，鯉魚潭是荖溪與白鮑溪愛恨交織的結晶，它倆曾經纏綿，也曾經掠奪，「如今明潭依舊在，遺跡何處尋？......」這是地質學家李思根教授對鯉魚潭多采多姿的形成史所作的描述。
鯉魚潭的地形發展經過那些階段，有何改變呢？」

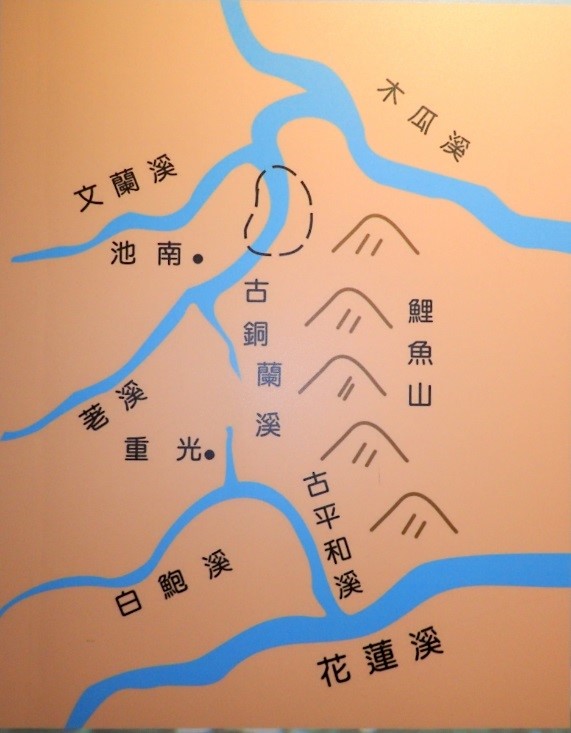

A.襲奪前地貌
a.原文「在尚未發生河川襲奪前，荖溪、白鮑溪為古銅蘭溪的支流，匯集後向北流入木瓜溪，另小溪古平和溪，是花蓮溪的支流。」
b.修改「在尚未發生河川襲奪前，白鮑溪是古銅蘭溪的上游，荖溪為古銅蘭溪的支流，匯集後向北流入木瓜溪；另小溪古平和溪，是花蓮溪的支流。」
c.圖片註記：
Ⅰ.古銅蘭溪流域應為白鮑溪源流至木瓜溪交會處。
Ⅱ.重光至古平河溪之間加入「分水界」字樣。
Ⅲ.文蘭溪、荖溪、白鮑溪之間加入一些小山。不能只畫出鯉魚山，不畫中央山脈的山。
B.前期襲奪
b.修改「花蓮溪的支流古平和溪因地勢比木瓜溪河谷低，前者向源侵蝕，切穿分水嶺，襲奪了古銅蘭溪上游(白鮑溪)，在今日的重光附近形成搶水灣並造成靜態回春，使得河道下切，古銅蘭溪部份河段成為反流河。」
C.後期襲奪
b.修改「反流河繼續向源侵蝕，再次襲奪古銅蘭溪的支流荖溪，在現今的池南森林遊樂區東北方形成襲奪灣，荖溪折向東南與古銅蘭溪、古平和溪混合形成今日的荖溪，而池南以北古銅蘭溪已成斷頭河。」
c.圖片註記：
Ⅰ.標註出「搶水灣」字樣。
D.鯉魚潭形成
b.修改：【無須修改】
3.鯉魚潭的地形景觀修改意見：「鯉魚潭地形景觀——河川襲奪後的地形」展板序文「鯉魚潭地區景色旖旎，自然生態豐富，除因河川襲奪所形成的堰塞湖外，其它特殊地形如：反流河、搶水灣、環流丘、河階、風口等，都是河川襲奪的證據。」
A.搶水灣
a.
原文「荖溪橋下的河道呈東南折，具峽谷型態，是白鮑溪與荖溪襲奪後，所呈現明顯的搶水灣地形。」
b. 修改「荖溪橋下的河道呈東南折，具峽谷型態，是古平和溪襲奪古銅蘭溪上游(白鮑溪)後，所呈現明顯彎折的搶水灣地形。」
B.環流丘
a.
原文「古平和溪和白鮑溪間河川襲奪後，流量增加，曲流頸切割成環流丘，在今日的重光橋及荖溪橋附近形成環流丘。」
b. 修改「古平和溪和古銅蘭溪河川襲奪後，流量增加，曲流頸切割成環流丘，在今日的重光橋東北側及荖溪橋北側附近形成環流丘。」
C.河階地
a.
原文「古平和溪與白鮑溪間河川襲奪後，荖溪橋下水口因靜態回春，急速下切，在重光造成三處河階，荖溪與白鮑溪間的河川襲奪則在森林公園及文蘭國小形成河階。」
b. 修改「古平和溪與古銅蘭溪河川襲奪後，荖溪橋下水口因靜態回春，急速下切，在重光造成三處河階；古平和溪與荖溪的河川襲奪則在池南森林公園及文蘭國小形成河階。」
D.沖積扇
a.
原文「古銅蘭溪遭白鮑溪襲奪成為斷頭河後，水量減少，已無力沖刷文蘭溪挾帶而下的泥沙，堆積物堰塞舊河道，在鯉魚潭的北方形成沖積扇。」
b. 修改「古銅蘭溪遭古平和溪襲奪成為斷頭河後，水量減少，已無力沖刷文蘭溪挾帶而下的泥沙，堆積物堰塞舊河道，在鯉魚潭的北方形成沖積扇。」
c.沖積扇的圖片指是河堤，看不出是沖積扇，須更替適當的照片。
4.結論：名稱錯置、圖片不符，且無地圖上比對的指示，令人一頭霧水，霧颯颯。主要的錯誤處在「白鮑溪」與「古銅蘭溪」二者的標示不清。
5.鯉魚潭為何未乾涸？鯉魚潭除了鯉魚山集水域的水源灌注之外，還有荖溪地下水的伏流補助，故水量能夠維持。
 |
| 鯉魚潭湖泊展板 |
 |
| 鯉魚潭地形展板 |
 |
| 鯉魚潭模型 |
 |
| 豐田玉原礦 |
 |
| 研討與剖析 |
 |
| 鯉魚潭遊客中心團照 |
 |
| 鯉魚潭風景區地圖 |
重光派出所：古平河溪與古銅蘭溪分水嶺
1.南坡：古平和溪集水域。
2.北坡：古銅蘭溪集水域。
3.二側都是下坡，最高處連起來是一條瘦稜線。
4.地質為大南澳片岩系。
5.陸塹：公路是人為挖出來的陸塹。
白鮑溪停車場：第一次搶水灣。緯度：23.8903217 經度：121.5085852
1.荖溪橋：第一次搶水灣範圍在荖溪橋至重光橋。河川襲奪要從荖溪橋開始寫。地圖上應標示出第一次搶水灣、第二次搶水灣的位置及文字。荖溪橋旁有環流丘(有石階步道、山頂有墳地，因天雨濕滑今未前行，下次再探)、牛軛湖(若乾涸無水則為曲流痕)。
2.白鮑溪停車場：觀察第一個搶水灣的好地點。
A.
搶水灣：河流不自然的急轉彎。
B.
急流、險灘：河道窄、流量大。
C.
回春谷：水口，靜態回春的代表，標準的回春谷。
D.
河階：回春下切的河階。
E.
逆水而上500m採集蛇紋岩、豐田玉的好地方，可見疊石小塔。
F.
關鍵句：白鮑溪就是古銅蘭溪的源流。
 |
| 白鮑溪、河階、環流丘 |
 |
| 白鮑溪急流 |
 |
| 祥和的白鮑溪 |
重光橋
1. 環流丘。
2. 重光河階：對岸。
3. 反流河證據：由階崖礫石覆瓦排列的方向推論河流的流向。
A.老河階：覆瓦開口向北，水向北，反流河。
B.新河階：覆瓦開口向南，水向南。
池南森林遊樂區橋頭緯度：23.
9196378 經度：121.5027725
1.第二個搶水灣
A.
搶水灣：河流呈135°向後轉。
B.
峽谷：河水急速下切，何案造成峽谷。
C.
河階：搶水造成的河流回春，產生河階。
 |
| 池南森林遊樂區橋 |
 |
| 荖溪的急流 |
備註
1.請教李老師與研究團隊師長：荖溪橋與重光橋附近的二個環流丘形成過程應與一般的環流丘不同，能否解釋一下此處環流丘的演育過程？
2.感謝志彰與心寶運用空拍機擴展視角，讓人更容易地解釋地形、地貌的變化。
3.感謝志明全程具體的經緯度位置資料，整理鯉魚潭遊客中心展板的文字與圖像資料，田野調查詳實的植物生態記錄。
